INTELLIGENT ARLIGHT Кнопочная панель DALI-201-23-4K-D2-IN Silver (BUS, Frame) (IARL, IP20 Металл) Arlight 048223

Профессиональная кнопочная панель управления DALI-201-23-4K-D2-IN Silver от Arlight

Встраиваемая кнопочная панель управления освещением DALI-201-23-4K-D2-IN от ведущего производителя светотехнического оборудования Arlight представляет собой современное решение для интеллектуального управления системами освещения по протоколу DALI-2. Эта металлическая панель серого цвета идеально подходит для создания комфортных и функциональных сценариев освещения в жилых, коммерческих и офисных помещениях.

Что такое DALI и зачем нужна эта панель

DALI (Digital Addressable Lighting Interface) — это международный стандарт цифровой адресной системы управления освещением, позволяющий создавать гибкие и удобные схемы контроля световых приборов. Протокол DALI-2 является усовершенствованной версией стандарта, обеспечивающей расширенные возможности управления и совместимость с различными устройствами.

Данная панель управления светом работает как устройство ввода в системе DALI-2 и предназначена для передачи команд на мастер-контроллеры серии DALI-LOGIC. Важно понимать, что панель напрямую не управляет светильниками или диммерами — она отправляет сигналы на центральный контроллер, который уже обрабатывает команды и управляет исполнительными устройствами в системе освещения.

Основные преимущества и особенности панели

• Четыре программируемые кнопки с возвратно-нажимным механизмом для удобного и точного управления
• Восемь светодиодных индикаторов статусов, позволяющих визуально контролировать состояние системы освещения
• Свободное программирование функционала — каждой кнопке можно назначить любую команду через мастер-контроллер
• Питание от шины DALI напряжением 16 вольт с потреблением всего 4 миллиампера — не требует отдельного источника питания
• Металлический корпус серого цвета обеспечивает надежность, долговечность и стильный внешний вид
• Компактные размеры 80х80х26.6 миллиметров позволяют легко встроить панель в стандартные монтажные коробки
• Проводной способ связи гарантирует стабильную работу без помех и задержек
• Управление двумя группами (зонами) освещения для создания различных световых сценариев

Конструкция и технические характеристики

Встраиваемая панель управления выполнена из качественного металла, что обеспечивает механическую прочность и долгий срок службы. Серое покрытие корпуса придает устройству современный и лаконичный внешний вид, который гармонично впишется в любой интерьер — от классического до минималистичного.

Класс защиты IP20 означает, что панель предназначена для установки внутри помещений и защищена от проникновения твердых частиц размером более 12 миллиметров. Такой уровень защиты оптимален для офисных, жилых и коммерческих пространств, где отсутствует повышенная влажность и пыль.

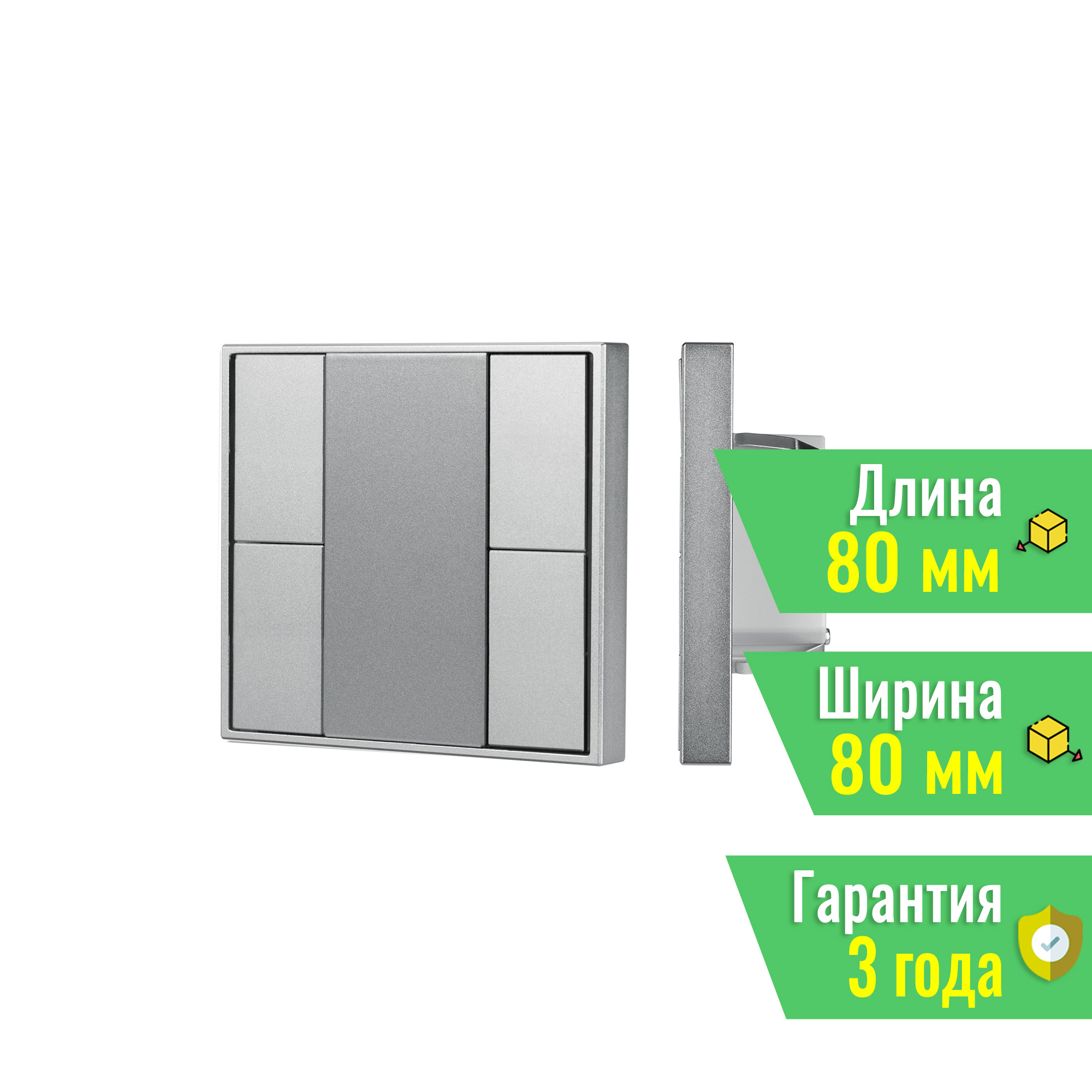

Габаритные размеры устройства составляют: длина — 80 миллиметров, ширина — 80 миллиметров, высота (глубина встраивания) — 26.6 миллиметров. Такие параметры соответствуют стандартным размерам электроустановочных изделий, что упрощает монтаж и позволяет использовать типовые рамки и подрозетники.

Принцип работы и интеграция в систему

Кнопочная панель DALI-201-23-4K-D2-IN функционирует как устройство ввода информации в распределенной системе интеллектуального освещения. При нажатии на любую из четырех механических кнопок, панель отправляет цифровой сигнал по шине DALI-2 на мастер-контроллер, который интерпретирует команду и выполняет запрограммированное действие.

Настройка функций кнопок производится через мастер-контроллеры серии DALI-LOGIC. Вы можете назначить каждой кнопке различные команды: включение и выключение света, диммирование (плавное изменение яркости), переключение между световыми сценариями, управление цветовой температурой светильников, активацию групп освещения и многое другое.

Светодиодные индикаторы на панели позволяют визуально отслеживать текущее состояние системы — какие зоны освещения активны, какой режим работы установлен, есть ли связь с контроллером. Это особенно удобно для профессиональных систем управления освещением в больших зданиях.

Области применения

Панель управления светом DALI-2 найдет применение в различных объектах:

• Офисные помещения — управление освещением рабочих зон, переговорных комнат, коридоров
• Коммерческие пространства — магазины, торговые центры, шоу-румы с возможностью создания световых сценариев
• Гостиницы и рестораны — гибкое управление освещением для создания различной атмосферы
• Жилые помещения премиум-класса — умные дома и квартиры с интеллектуальной системой освещения
• Образовательные учреждения — школы, университеты, библиотеки с управлением освещением аудиторий
• Медицинские учреждения — больницы и клиники, где требуется точное управление световыми режимами
• Производственные помещения — управление освещением цехов и складов

Преимущества протокола DALI-2 для систем освещения

Использование протокола DALI-2 в системах управления освещением предоставляет множество преимуществ по сравнению с традиционными методами коммутации:

• Двусторонняя цифровая связь между устройствами обеспечивает обратную связь о состоянии системы
• Адресация до 64 устройств на одной линии позволяет создавать сложные системы освещения
• Индивидуальное управление каждым светильником или группой приборов
• Плавное диммирование с высокой точностью регулировки яркости
• Энергоэффективность — возможность точной настройки уровня освещенности снижает энергопотребление
• Простота программирования и изменения конфигурации системы без переделки проводки
• Мониторинг и диагностика — контроль работоспособности каждого элемента системы

Монтаж и установка

Встраиваемый способ монтажа панели предполагает установку устройства в стандартный подрозетник или монтажную коробку. Процесс установки включает следующие этапы:

• Подготовка места установки — монтаж подрозетника в стене на стандартной высоте для выключателей
• Прокладка шины DALI-2 от мастер-контроллера к месту установки панели
• Подключение проводов шины к соответствующим клеммам на панели (полярность для DALI не критична)
• Фиксация панели в подрозетнике с помощью монтажных элементов
• Установка декоративной рамки (приобретается отдельно)
• Программирование функций кнопок через мастер-контроллер серии DALI-LOGIC

Рекомендуется доверить установку и настройку квалифицированному электрику или специалисту по системам освещения, имеющему опыт работы с протоколом DALI.

Гарантия и надежность

Производитель Arlight предоставляет гарантию на изделие сроком 36 месяцев (3 года), что свидетельствует о высоком качестве компонентов и надежности конструкции. Металлический корпус обеспечивает механическую защиту электронных компонентов, а качественная сборка гарантирует стабильную работу на протяжении всего срока эксплуатации.

Совместимость и расширение системы

Панель DALI-201-23-4K-D2-IN совместима со всеми устройствами, поддерживающими протокол DALI-2, включая:

• Мастер-контроллеры DALI-LOGIC различных модификаций
• Драйверы светодиодных светильников с поддержкой DALI
• Диммеры и балласты для различных типов ламп
• Датчики движения и освещенности с интерфейсом DALI
• Другие панели управления и устройства ввода DALI-2

Система легко масштабируется — вы можете начать с управления несколькими зонами освещения и постепенно расширять функционал, добавляя новые панели управления, светильники и датчики.

Почему стоит выбрать эту панель управления

Кнопочная панель DALI-201-23-4K-D2-IN Silver от компании Arlight — это профессиональное решение для создания современных систем управления освещением. Сочетание надежной конструкции, удобного интерфейса управления, гибких возможностей программирования и совместимости с широким спектром оборудования делает эту панель оптимальным выбором для проектов любой сложности.

В интернет-магазине светотехники 'Новолампа' вы можете приобрести эту панель управления по выгодной цене с гарантией производителя. Наши специалисты помогут подобрать все необходимые компоненты для создания комплексной системы интеллектуального освещения, включая мастер-контроллеры, драйверы, светильники и другие элементы.

Технические характеристики

• Артикул: 048223
• Бренд: Arlight
• Серия: INTELLIGENT ARLIGHT
• Материал корпуса: Металл
• Цвет: Серый (Silver)
• Класс защиты: IP20
• Способ монтажа: Встраиваемый
• Протокол управления: DALI-2 (устройство ввода)
• Количество кнопок: 4 программируемые клавиши
• Количество индикаторов: 8 светодиодных
• Тип кнопок: Возвратно-нажимные механические
• Количество зон управления: 2 группы (зоны) DALI
• Способ питания: От шины DALI
• Напряжение питания: 16 вольт
• Потребляемый ток: 4 миллиампера
• Способ связи: Проводной (шина DALI)
• Габаритные размеры: 80 × 80 × 26.6 миллиметров
• Гарантийный срок: 36 месяцев
• Код ТН ВЭД: 8537109800
• Штрихкод: 4680638902608

Приобретая панель управления освещением DALI-201-23-4K-D2-IN в магазине 'Новолампа', вы получаете качественное оборудование от проверенного производителя, полную техническую поддержку и профессиональные консультации по проектированию систем интеллектуального освещения.
