INTELLIGENT ARLIGHT Кнопочная панель DALI-201-23-4G-DIM-DT6-IN Silver (BUS, Frame) (IARL, IP20 Металл) Arlight 048185

Профессиональная панель управления DALI-201-23-4G-DIM-DT6-IN Silver от Arlight

Встраиваемая кнопочная панель управления освещением от компании Arlight из серии INTELLIGENT ARLIGHT представляет собой современное решение для профессионального управления светом по протоколу DALI. Данное устройство предназначено для интеграции в системы умного освещения и позволяет осуществлять гибкое управление световыми приборами в коммерческих, офисных и жилых помещениях.

Назначение и область применения

Панель управления DALI предназначена для управления одноцветными светодиодными лентами, LED-светильниками, люминесцентными лампами и другими источниками света, подключенными через диммеры стандарта DALI. Устройство идеально подходит для создания современных систем интеллектуального освещения в офисах, торговых центрах, гостиницах, конференц-залах, жилых комплексах и других объектах, где требуется точное и удобное управление световыми сценами.

Протокол DALI и его преимущества

DALI (Digital Addressable Lighting Interface) — это международный стандарт цифрового управления освещением, который обеспечивает двустороннюю связь между устройствами управления и световыми приборами. Протокол DALI позволяет создавать гибкие системы освещения с возможностью индивидуальной адресации каждого светильника, программирования световых сцен и дистанционного мониторинга состояния оборудования. В отличие от аналоговых систем управления, протокол DALI обеспечивает высокую точность регулировки яркости и надежность передачи команд.

Конструктивные особенности и дизайн

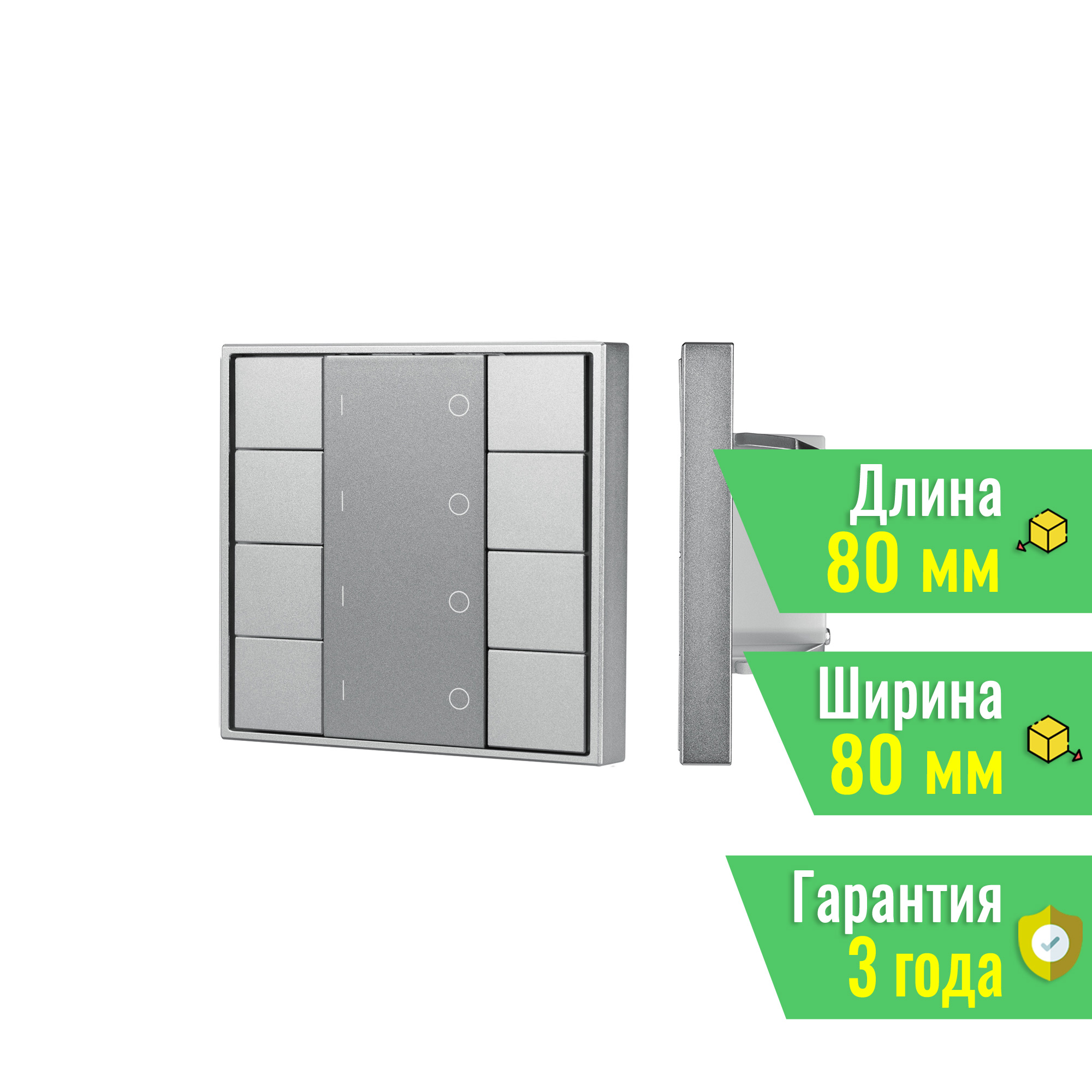

Панель выполнена в стильном корпусе из металла серого цвета, что обеспечивает не только привлекательный внешний вид, но и высокую прочность конструкции. Встраиваемый способ монтажа позволяет интегрировать устройство заподлицо со стеной, создавая аккуратный и современный вид. Компактные габариты 80 на 80 на 26,6 миллиметров делают панель универсальной для установки в стандартные монтажные коробки.

Металлический корпус обеспечивает надежную защиту внутренних электронных компонентов от механических повреждений и помех, что особенно важно в профессиональных системах управления освещением. Класс пылевлагозащиты IP20 соответствует требованиям для использования в сухих внутренних помещениях.

Функциональные возможности панели

Устройство оснащено 8 механическими кнопками возвратно-нажимного типа, которые обеспечивают тактильную обратную связь и точность управления. Панель реализует три основные функции управления освещением:

• Включение света — мгновенная активация световых приборов в выбранной группе
• Выключение света — полное отключение освещения
• Диммирование — плавная регулировка яркости света от минимального до максимального значения

Управление группами и зонами освещения

Ключевая особенность данной панели — возможность управления 4 группами (зонами) освещения независимо друг от друга. Это означает, что вы можете разделить все световые приборы в помещении на четыре отдельные группы и управлять каждой из них отдельно. Например, в офисном помещении можно создать отдельные группы для рабочих зон, зон отдыха, коридоров и декоративной подсветки.

Кроме режима группового управления, панель поддерживает широковещательный режим (Broadcast), при котором команды передаются одновременно всем подключенным к шине DALI устройствам. Это удобно для одновременного управления всем освещением в помещении одной кнопкой.

Настройка и конфигурирование

Установка номера группы выполняется с помощью переключателей, расположенных на задней стороне корпуса панели. Такой способ настройки не требует специального программного обеспечения или сложного оборудования — достаточно установить нужное положение переключателей согласно документации. Это значительно упрощает процесс монтажа и настройки системы освещения, экономя время установщиков.

Стандарт DALI DT6

Панель работает по стандарту DALI DT6 (Device Type 6), который специально разработан для управления светодиодными драйверами и диммерами. Стандарт DT6 обеспечивает расширенные возможности управления LED-освещением, включая точную регулировку яркости, управление цветовой температурой (при использовании соответствующих драйверов) и диагностику состояния оборудования.

Система питания

Одно из важных преимуществ данной панели — питание от шины DALI. Это означает, что для работы устройства не требуется отдельный источник питания — панель получает электроэнергию напряжением 16 вольт непосредственно от двухпроводной шины DALI, по которой также передаются команды управления. Такое решение значительно упрощает монтаж системы, так как не нужно прокладывать дополнительные силовые кабели к каждой панели управления.

Преимущества проводного управления

Проводная связь между панелью и диммерами обеспечивает максимальную надежность передачи команд, отсутствие помех и задержек в отклике системы. В отличие от беспроводных решений, проводное соединение по шине DALI не зависит от радиопомех, не требует замены батареек и гарантирует стабильную работу на протяжении всего срока эксплуатации.

Технические характеристики

• Тип устройства: Панель управления освещением
• Протокол управления: DALI (стандарт DT6)
• Количество групп управления: 4 зоны плюс широковещательный режим
• Количество кнопок: 8 штук (возвратно-нажимного типа)
• Функции управления: Включение, Выключение, Диммирование
• Количество каналов: 1 канал (одноцветное освещение Mono)
• Выходной сигнал: DALI DT6
• Способ питания: От шины DALI
• Напряжение питания: 16 вольт
• Материал корпуса: Металл
• Цвет: Серый (Silver)
• Способ монтажа: Встраиваемый
• Габаритные размеры: 80 миллиметров (длина) на 80 миллиметров (ширина) на 26,6 миллиметров (высота)
• Класс защиты: IP20 (для сухих помещений)
• Гарантия производителя: 36 месяцев (3 года)

Совместимость с оборудованием

Панель управления совместима со всеми диммерами и драйверами стандарта DALI, что обеспечивает широкие возможности интеграции в различные системы освещения. Устройство может работать совместно с LED-драйверами, электронными балластами для люминесцентных ламп, диммерами для галогенных ламп и другим оборудованием, поддерживающим протокол DALI.

Монтаж и установка

Установка панели не требует специальных навыков и выполняется в стандартную монтажную коробку для встраиваемых выключателей. Подключение осуществляется к двухпроводной шине DALI, полярность подключения не имеет значения. После механического монтажа необходимо настроить номер группы с помощью переключателей на задней панели корпуса согласно схеме подключения системы освещения.

Область применения в различных объектах

Офисные помещения: создание комфортного рабочего освещения с возможностью регулировки яркости в зависимости от времени суток и естественной освещенности.

Торговые центры и магазины: управление акцентным и общим освещением для создания привлекательной атмосферы и выделения товарных зон.

Гостиницы и рестораны: настройка световых сцен для создания нужной атмосферы в различных зонах.

Жилые помещения: удобное управление освещением в квартирах и домах с возможностью создания комфортных световых условий.

Конференц-залы и переговорные: быстрое изменение освещения в зависимости от типа мероприятия.

Преимущества выбора панели DALI от Arlight

• Высокое качество изготовления от известного производителя светотехнического оборудования
• Прочный металлический корпус обеспечивает долговечность эксплуатации
• Простота настройки без необходимости программирования
• Надежная проводная связь по протоколу DALI
• Питание от шины упрощает монтаж системы
• Возможность управления 4 независимыми группами освещения
• Совместимость со стандартным оборудованием DALI
• Расширенная гарантия производителя 3 года
• Компактные размеры для встраиваемого монтажа
• Интуитивно понятное управление с помощью механических кнопок

О производителе Arlight

Arlight — ведущий производитель светодиодного оборудования и систем управления освещением, предлагающий профессиональные решения для различных сегментов рынка. Продукция компании отличается высоким качеством, надежностью и соответствием международным стандартам. Серия INTELLIGENT ARLIGHT представляет инновационные устройства для создания интеллектуальных систем управления светом.

Гарантия и техническая поддержка

На панель управления предоставляется официальная гарантия производителя сроком 36 месяцев, что подтверждает высокое качество изделия и уверенность производителя в надежности своей продукции. При покупке в магазине 'Новолампа' вы получаете полный комплект документации, гарантийный талон и возможность технической консультации по вопросам установки и эксплуатации оборудования.

Заключение

Кнопочная панель DALI-201-23-4G-DIM-DT6-IN Silver от компании Arlight — это профессиональное решение для управления освещением в современных зданиях и сооружениях. Устройство сочетает надежность проводной системы DALI, удобство механического управления и гибкость настройки групп освещения. Панель идеально подходит для интеграции в новые проекты систем освещения, а также для модернизации существующих инсталляций.

Приобретая данную панель управления в магазине 'Новолампа', вы получаете качественное оборудование с гарантией производителя, профессиональную консультацию специалистов и возможность комплектации всеми необходимыми компонентами для создания полноценной системы управления освещением по протоколу DALI.
